リード･ベンダー治具 3Dプリント用STLファイル

LeadBender_3DP_FileSet.zip

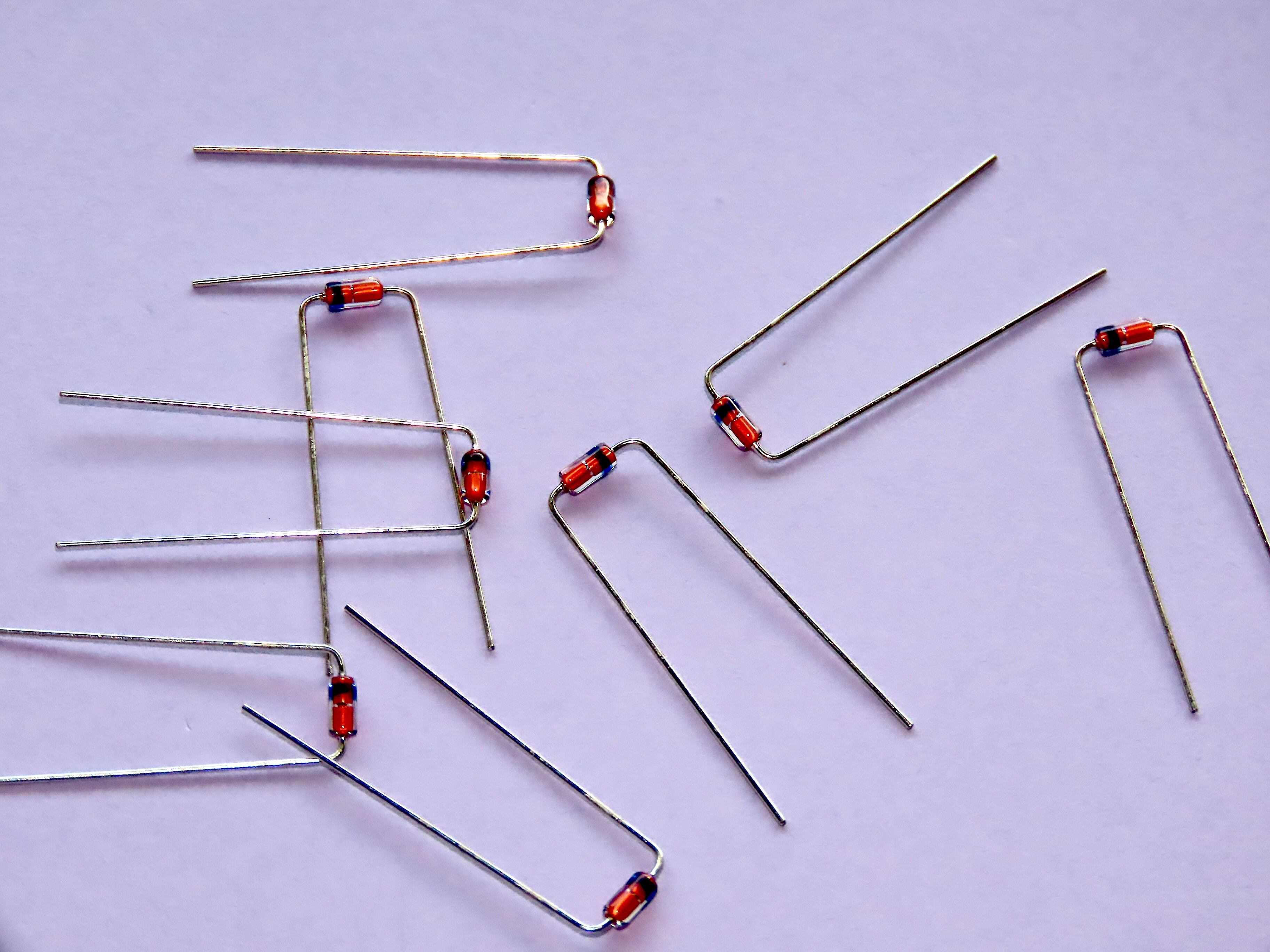

　本品はリード線タイプの抵抗器や小信号ダイオードの両リード（足）をL字に曲げて整形する「リード･ベンダー治具」を3Dプリントするための電子ファイル（STL形式）です．
　リード･タイプの電子部品をプリント基板やブレッド･ボードの穴に差し込む際に，足を適切な間隔で折り曲げる必要があります．個数が少なければラジオ･ペンチで１本ずつ折り曲げてもさほど苦にはならないですが，たくさんあると結構面倒な作業です．汎用のリード･ベンダーも販売されていますが，１本単位での作業になりますので多数本あるとやはり大変な作業になります．

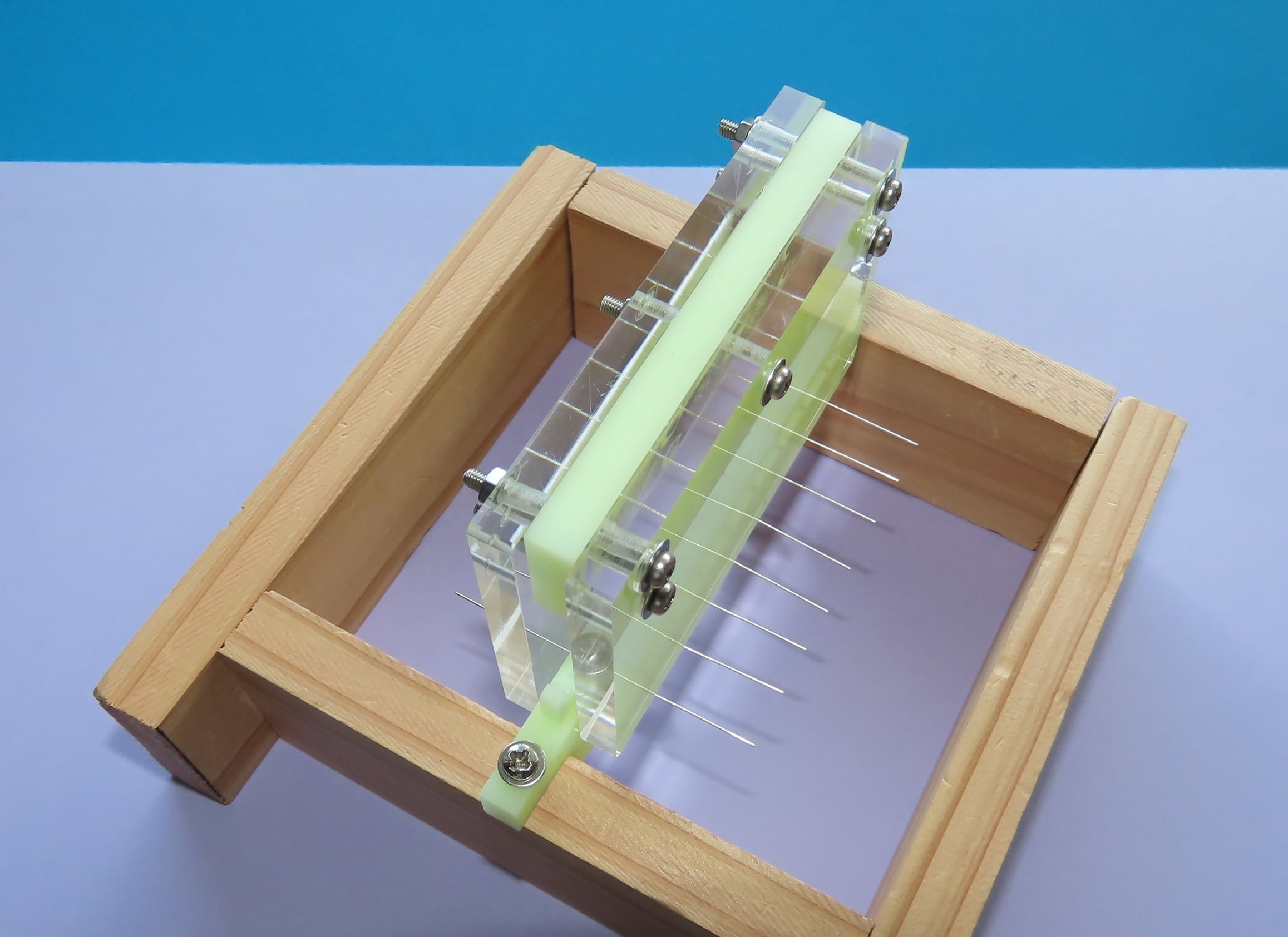

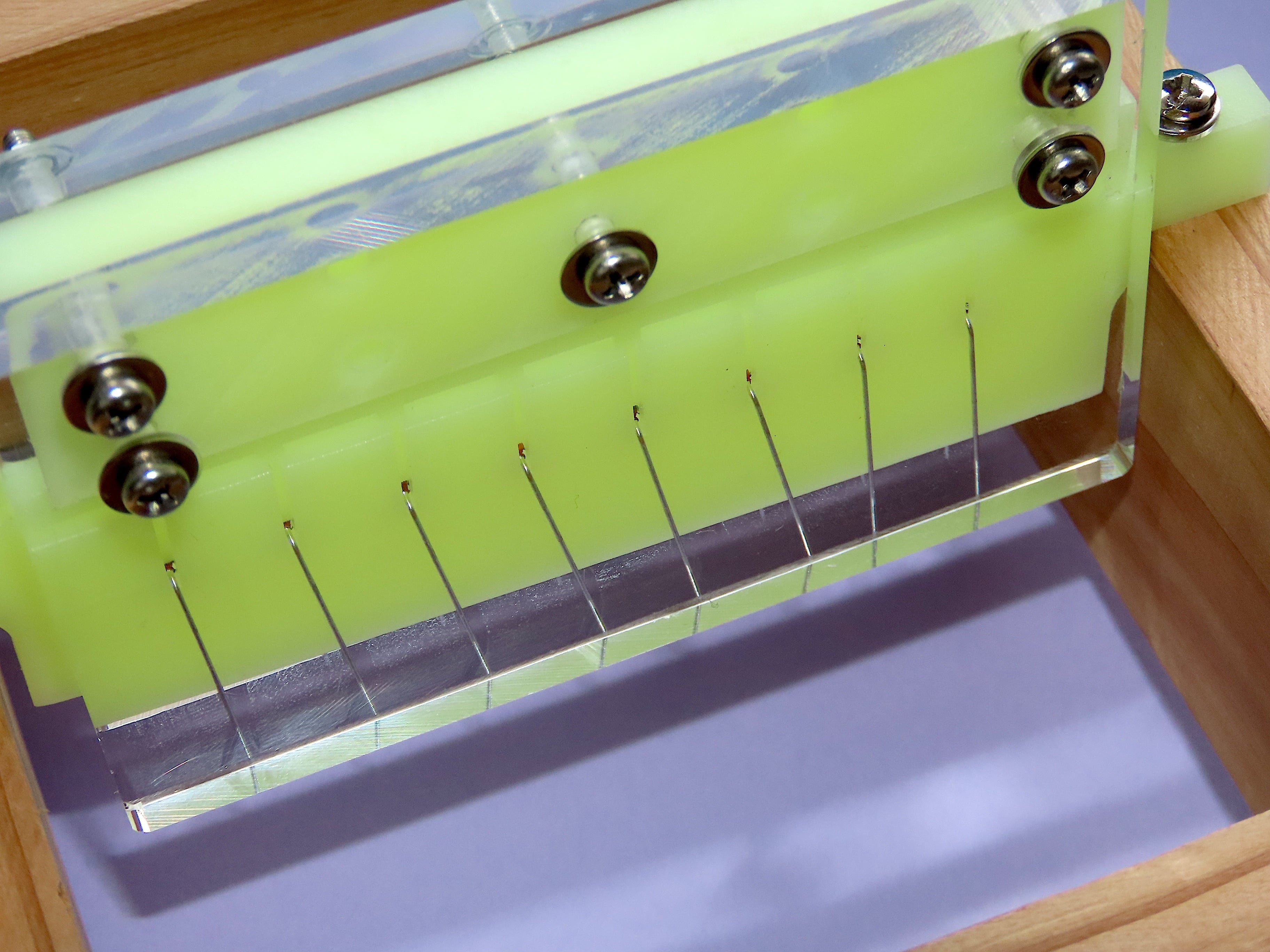

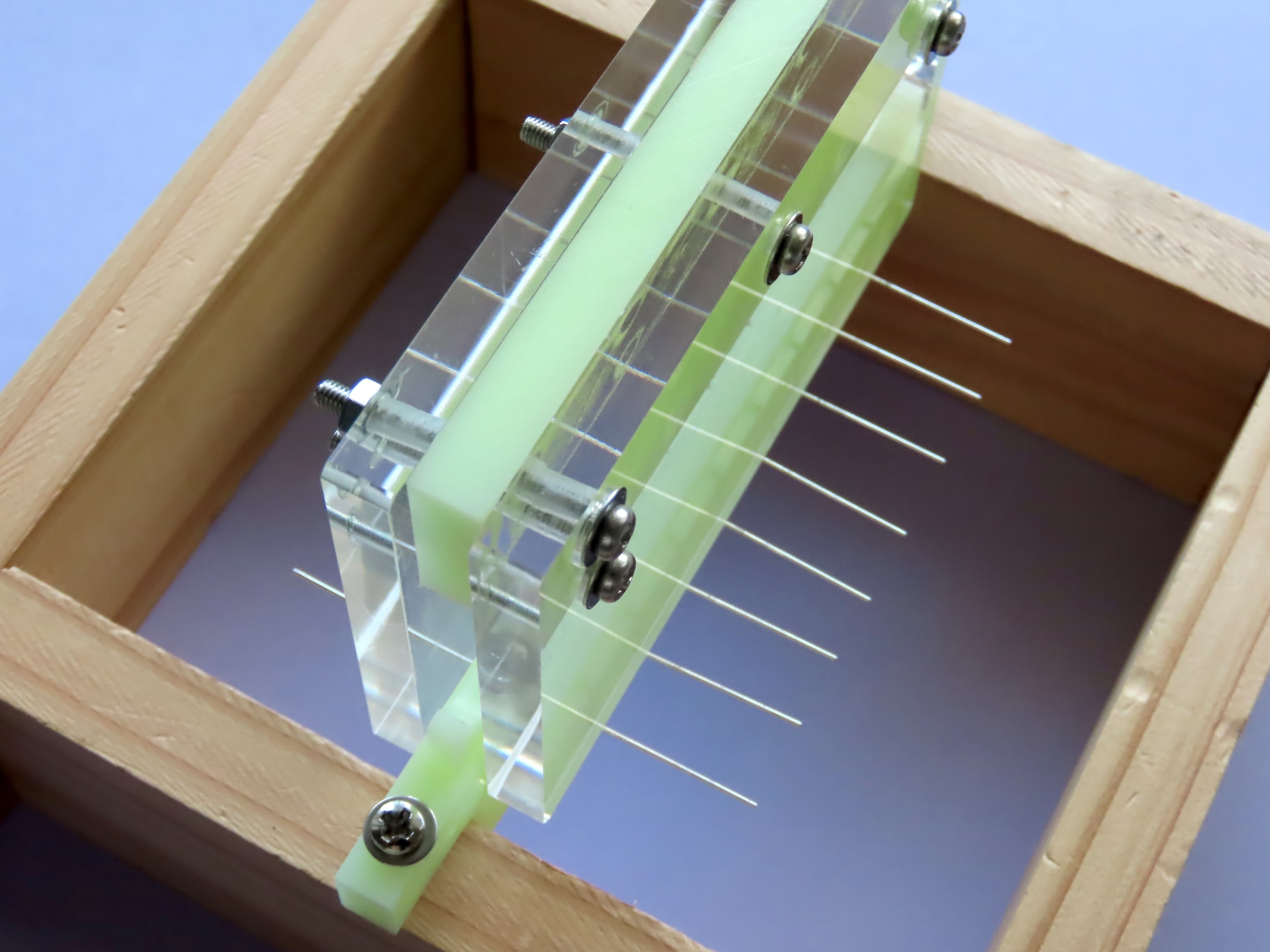

　ここで提供する3Dプリント用データを元に作成できるリード･ベンダーを使用すると，８本までのリード部品の足の折曲げ整形を「一気に･簡単に･綺麗に･一定品質で」行うことができます．
　主な特徴は以下のとおりです．

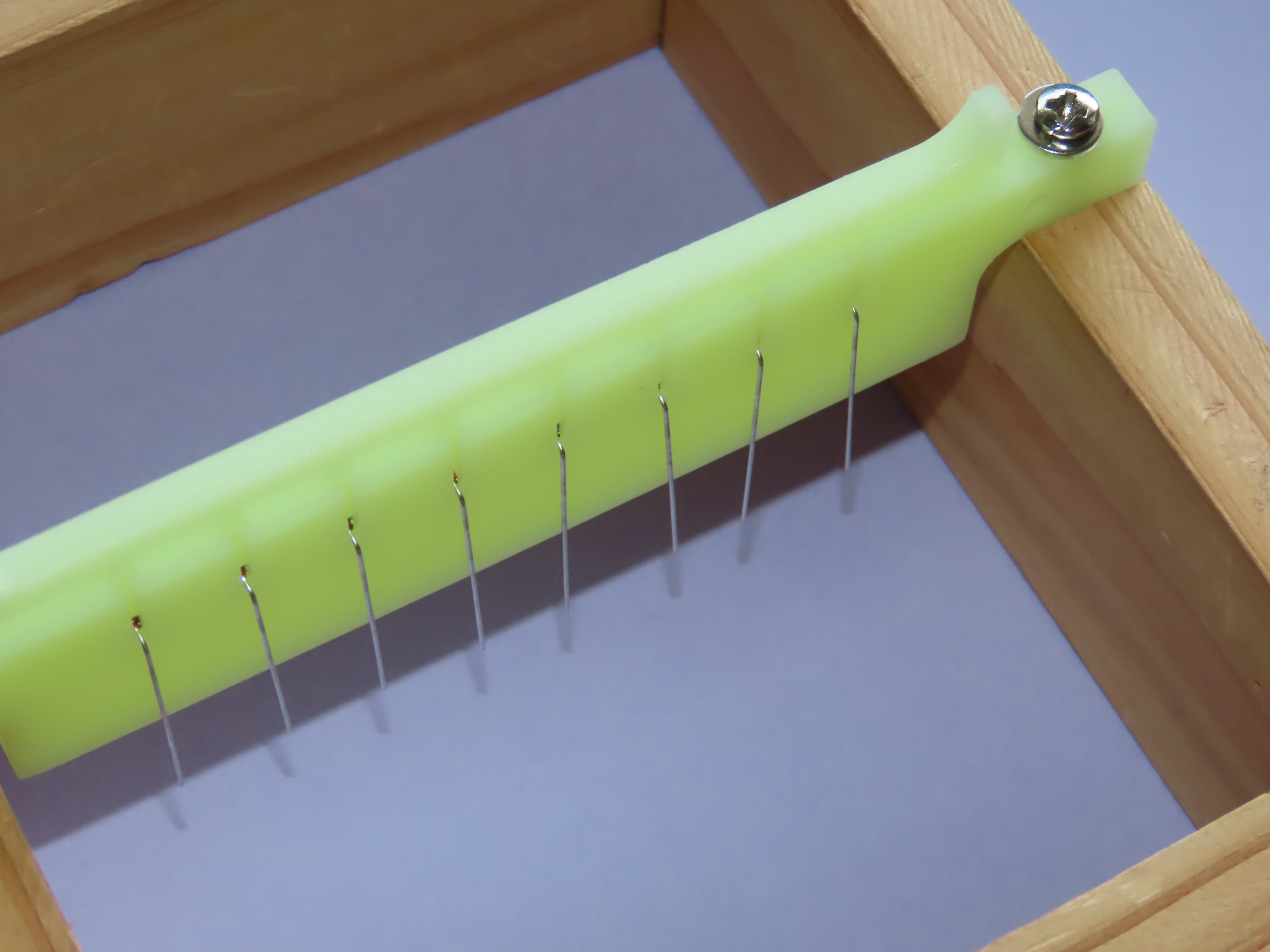

　　① 一度に８本までの部品のリード（両端）を折り曲げ可能
　　② 手で部品を抑える必要がないので，セットや折曲げが用意
　　③ 対応部品は
　　　　　1/6Wタイプの抵抗器（1/4Wの一部も可）
　　　　　小信号ダイオード　　（1SS178，1N4148など）　等
　　④ 折り曲げるリード間隔は300mil（2.54x3mm）専用

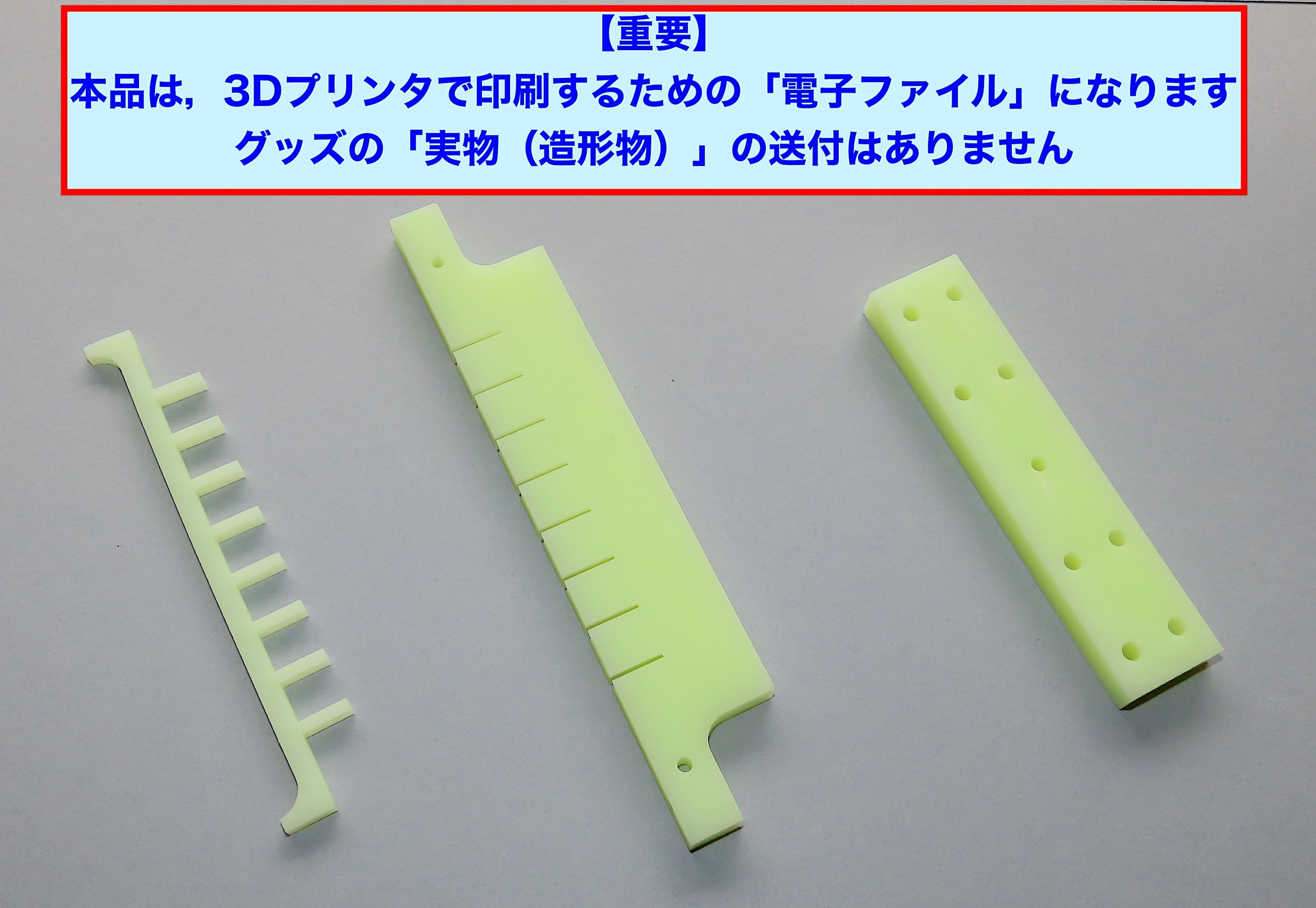

　　⑤ 3Dプリントする治具パーツは３個

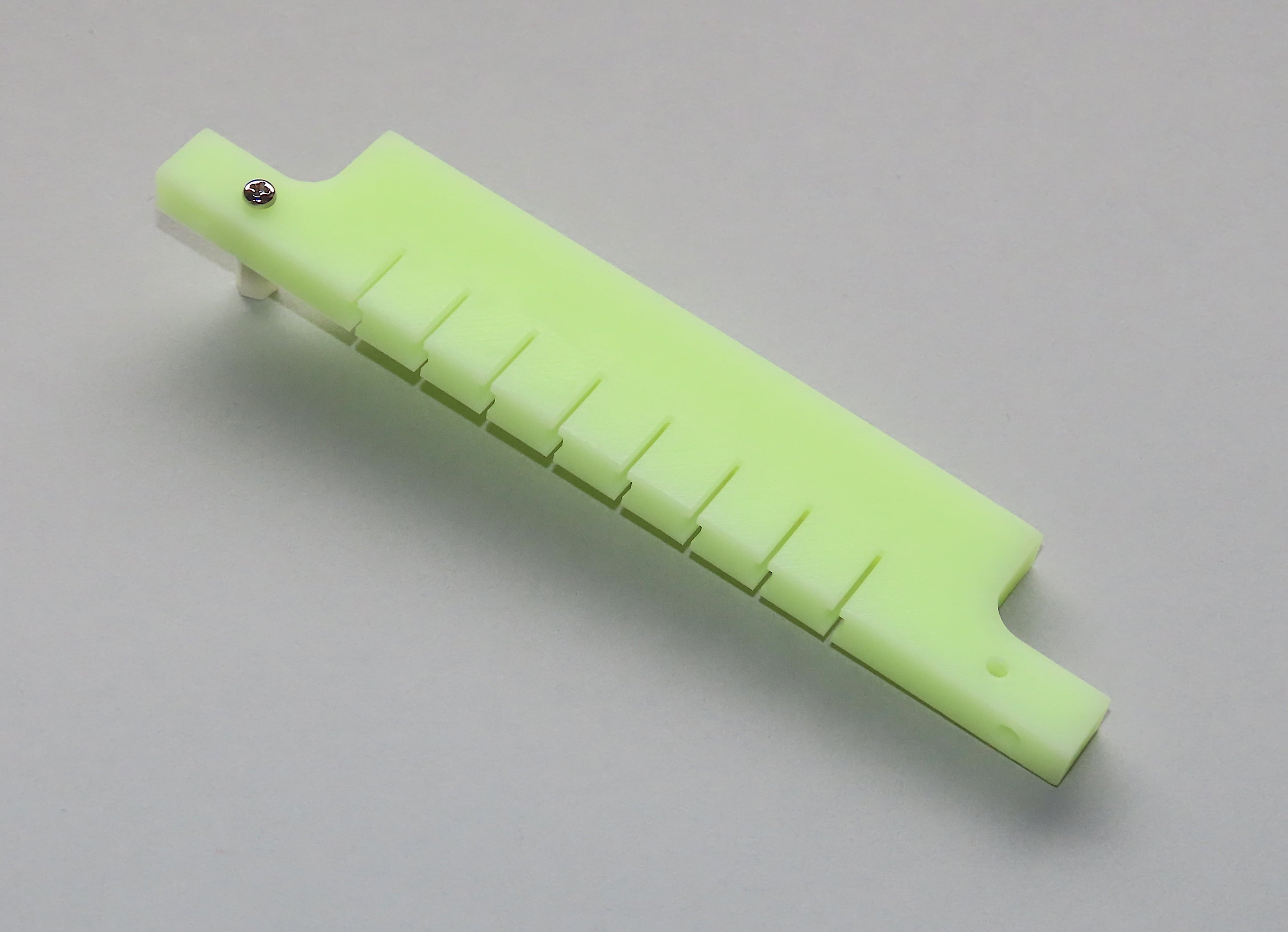

　　　　P1：部品装着機構
　　　　　 　＝ リード部品を保持するための機構

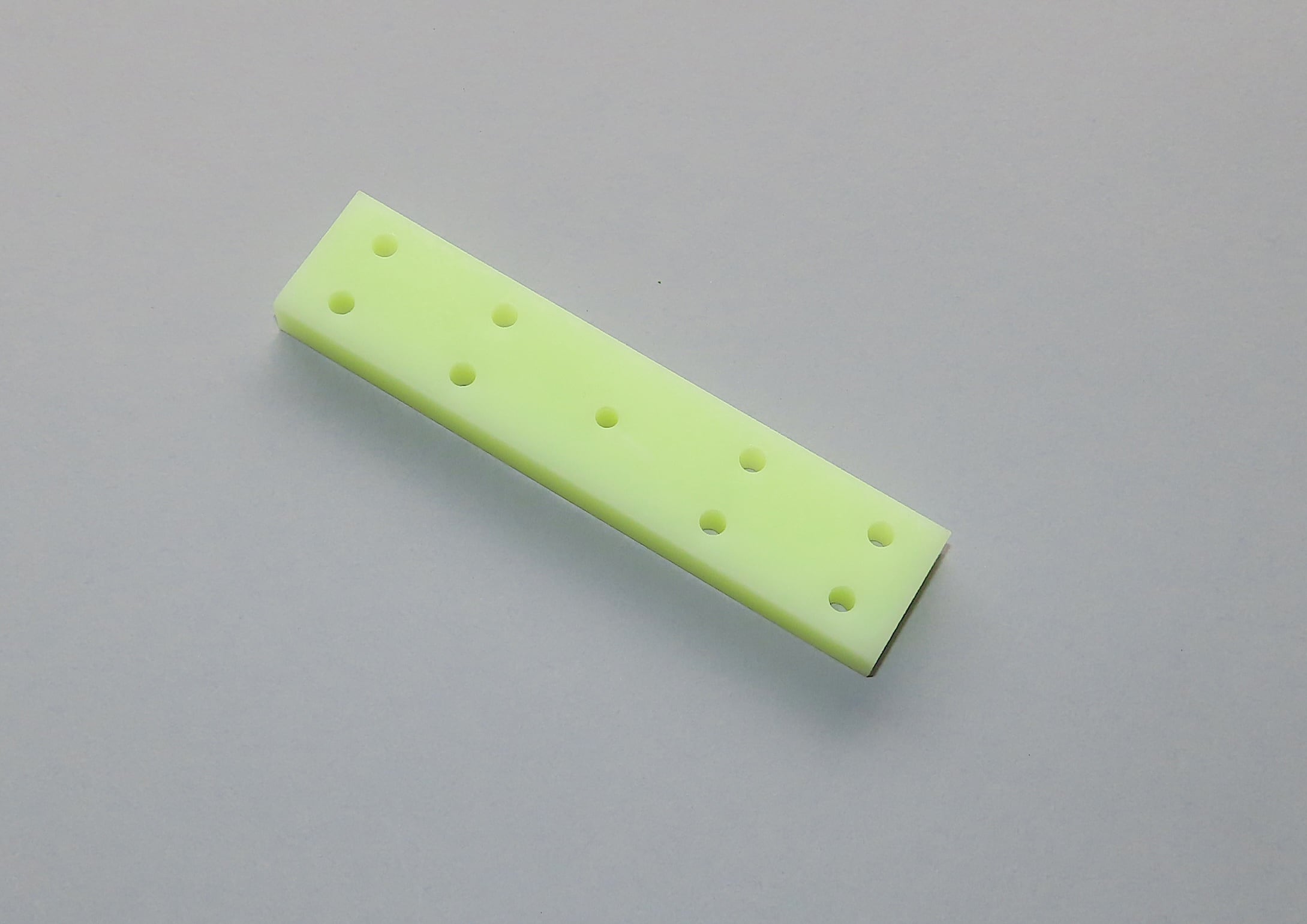

　　　　P2：部品押さえ機構
　　　　　　 ＝ P1にセットした部品を抑えるための部品

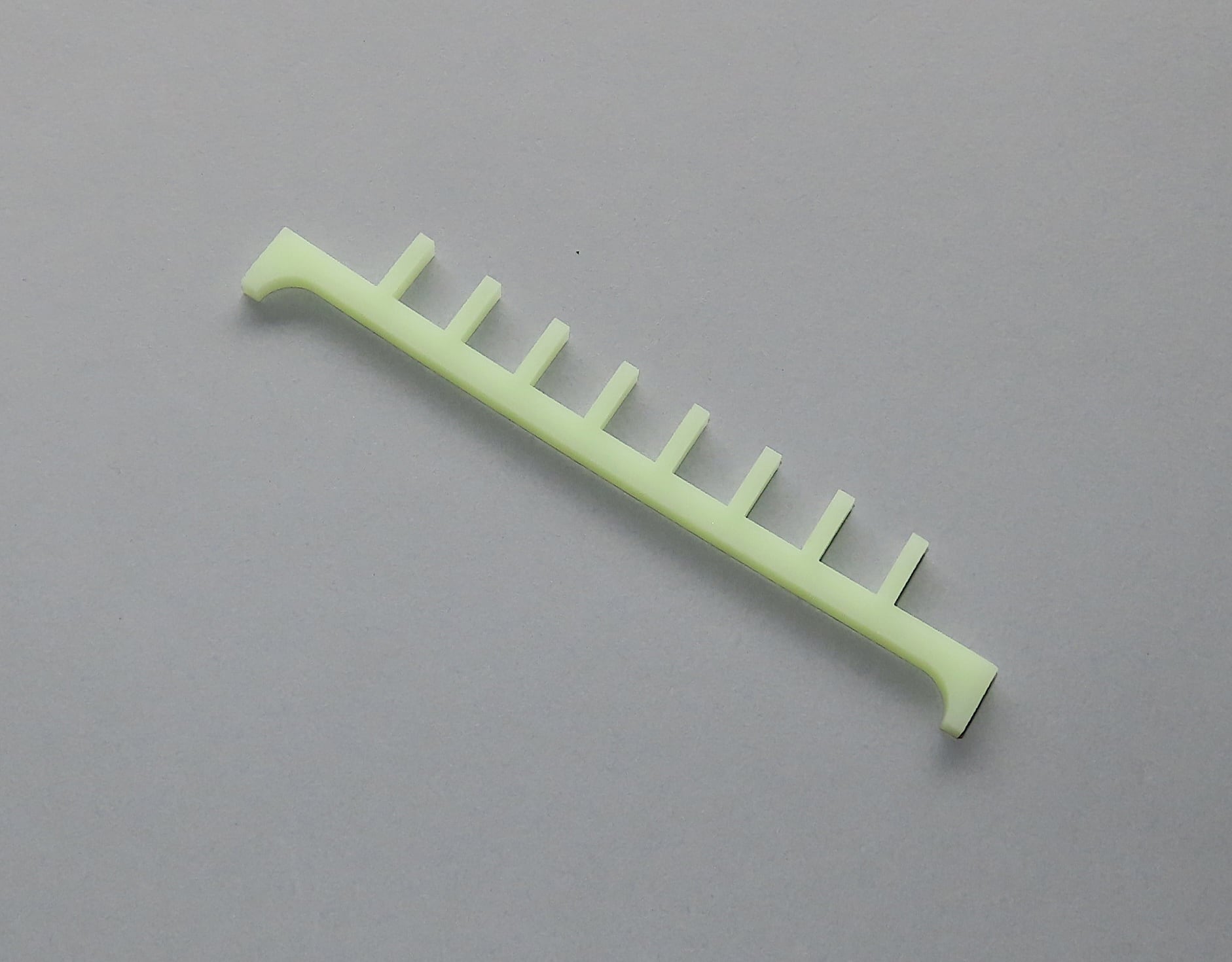

　　　　P3：ブレード固定機構
　　　　　　 ＝ リード線を折曲げるためのブレードを構成する
　　　　　　　　ための部品
　　⑥ 別途必要になる部材と作業
　　　　・部品装着機構（P1）の固定枠用部材の用意と製作

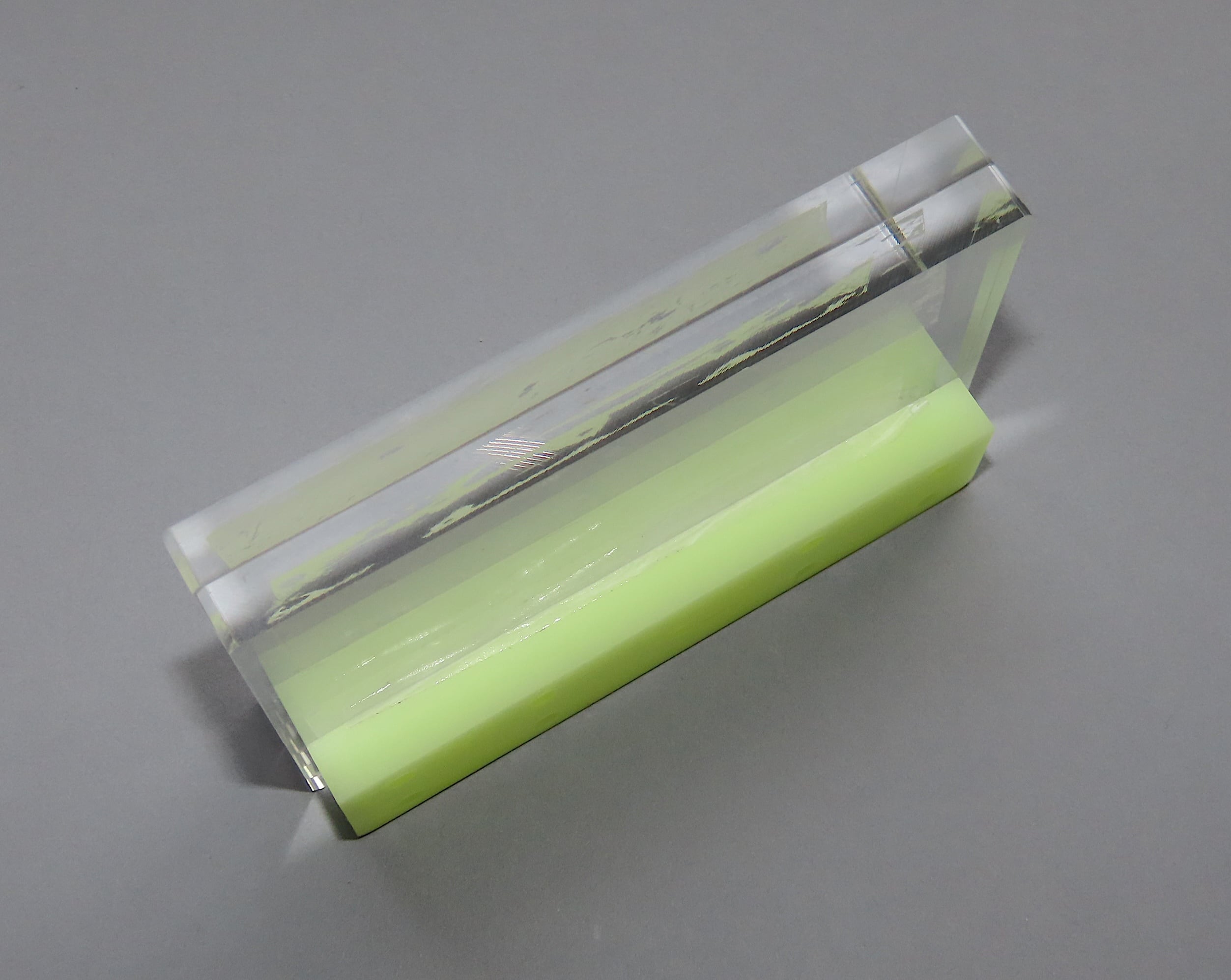

　　　　・リード線折曲げ用ブレード（アクリル板等）の用意と加工

　本品の詳細は，次のサイトにありますので，確認をしてください．
　　https://www.cee-laboratory.net/アイテム/pg/2-leadbender/

　ダウンロードしたファイル（LeadBender_3DP_FileSet.zip） には次のファイルが含まれています．解凍してご利用ください（パスワードなし）．
　・3Dプリント用の「.stl」ファイル　３タイプ（P1，P2，P3用）
　・説明書（pdf）
　・簡易2D図面（pdf）
　・利用規約（pdf, txt）

━━━━ ⚠️ 【 重 要 】 ⚠️━━━━
●3Dプリンタで印刷するための「デジタル･データ（STL形式）」および関連情報になります．グッズの「実物（造形物）」や「取付け枠材」「折曲げ用ブレード材」の提供はありません．
●本品はJLCPCBにてレジンを使った光造形方式で試作をおこなっていて，強度的に問題がないことを確認しています．
　なお，一般普及品の3Dプリンタで主流のFDM（熱溶解積層）方式での試作はしていません．折曲げ部品のリード線の材質によってはかなりの力が必要なケースがあり，FDM方式でプリントしたものでは強度的に問題（治具自体の破損）が発生する可能性があります．
