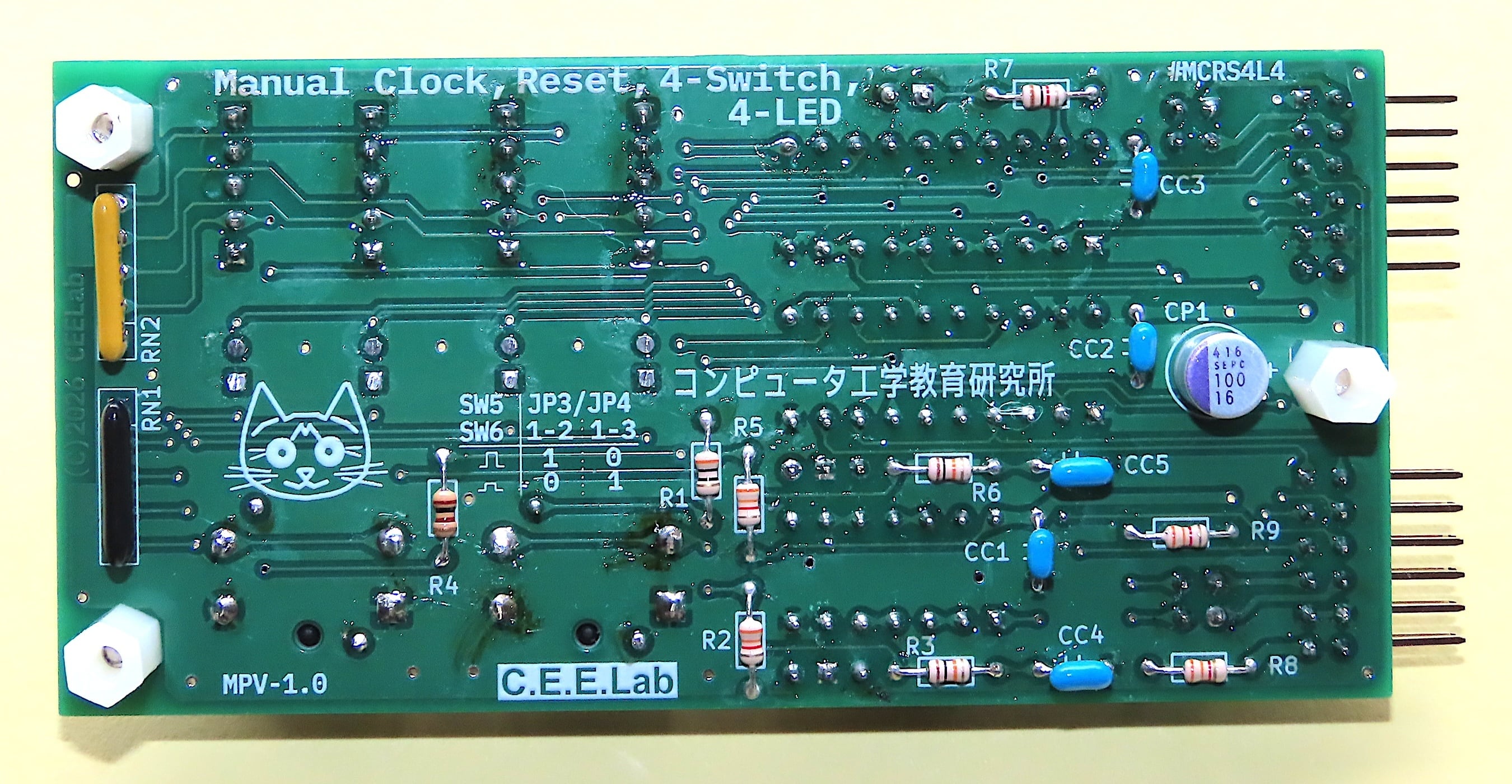

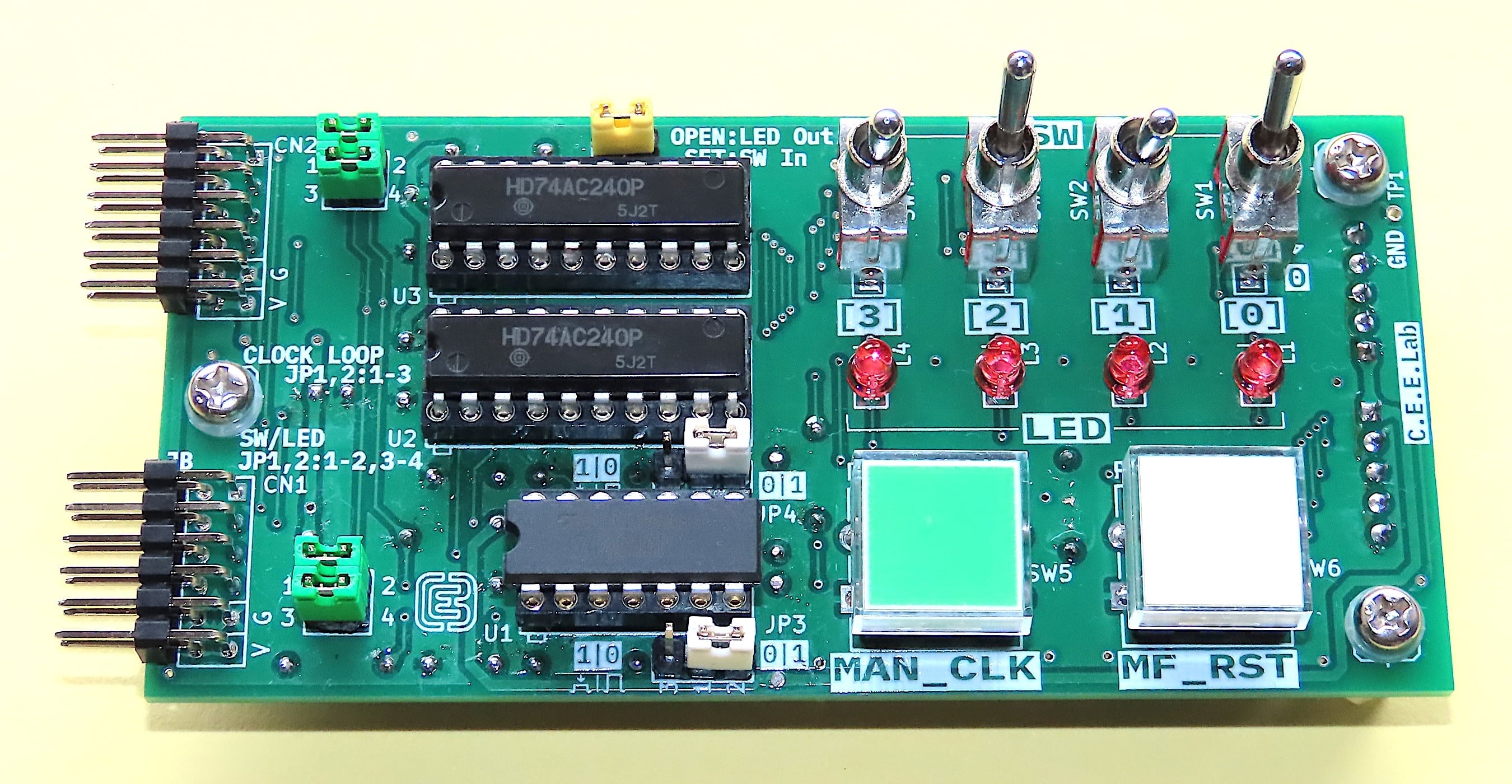

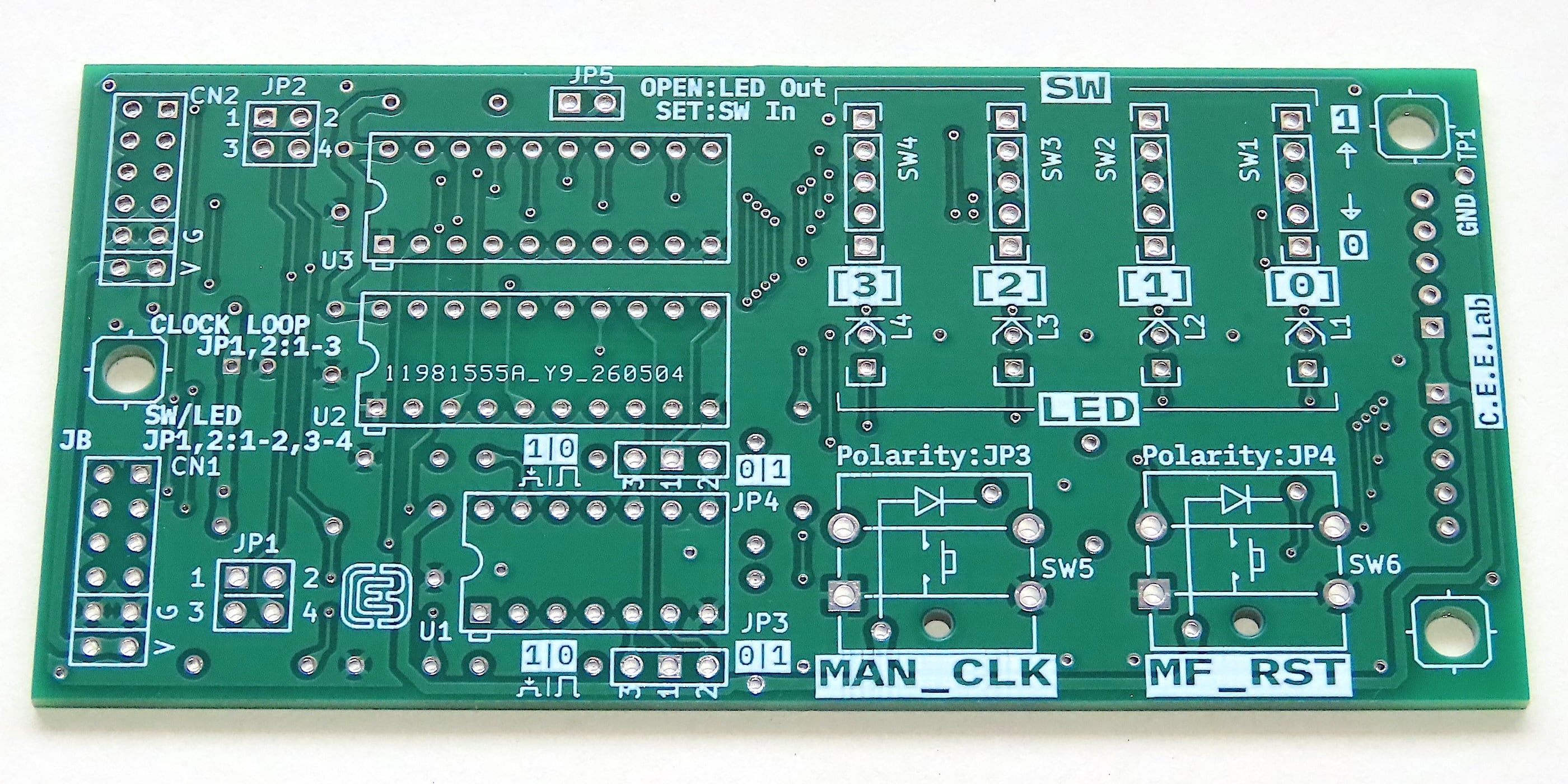

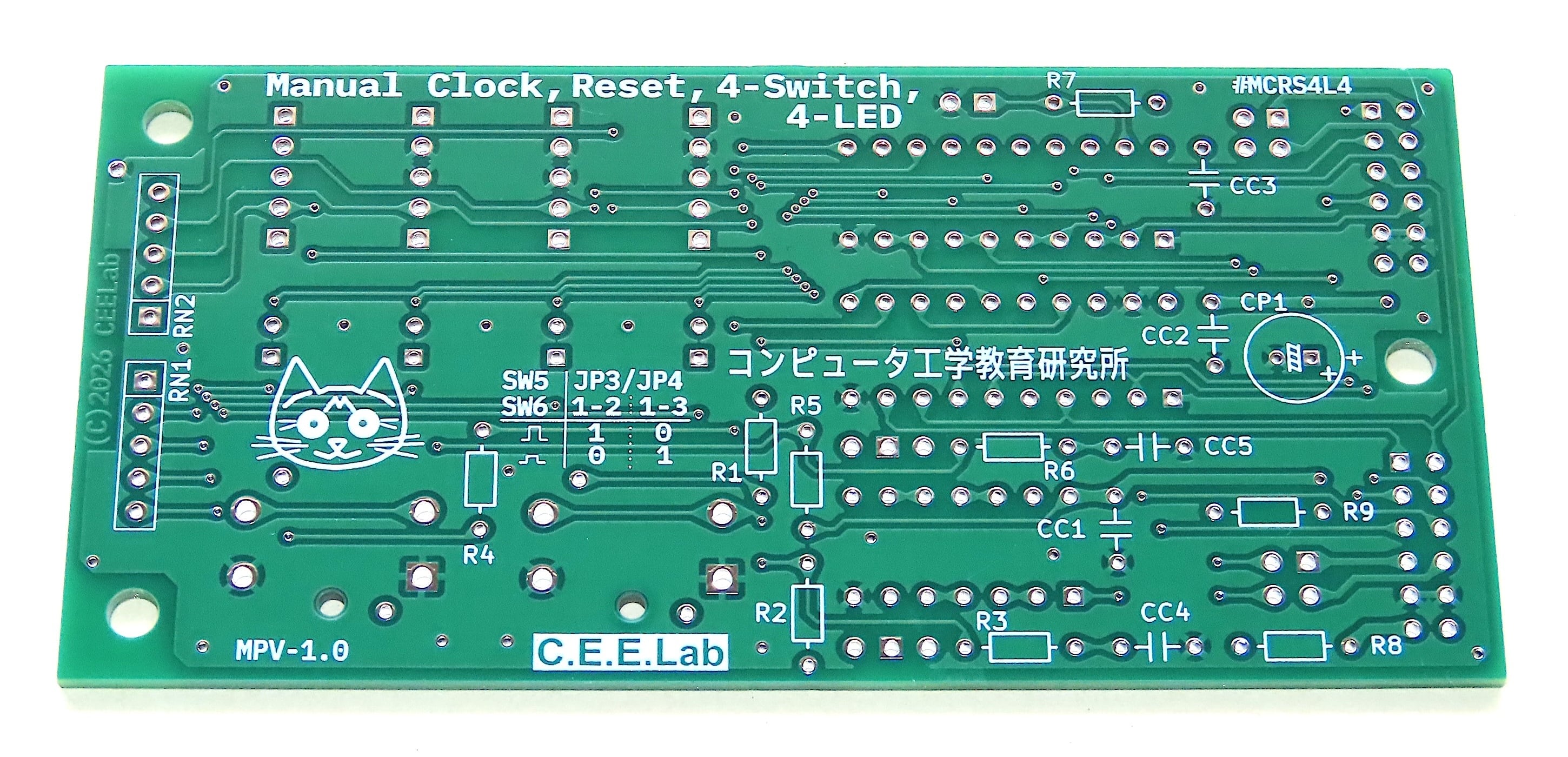

マニュアル･クロック，リセット，４ビット･スイッチ／４ビットLEDボード

¥790

International shipping available

本プリント基板は，FPGAに対してマニュアル･クロック信号やリセット信号を供給するためのボードです．また，４ビットのスイッチ入力あるいはLED表示機能（選択して利用）を有しています．
主にDigilent社のFPGAボード BASYS3 との接続を想定しており，コネクタが２個ありJBポートあるいはJCポートのいずれかに直結することができます（使用するのは片方のみです）．
⚫︎マニュアル･クロック信号をFPGAへ供給
　（ジャンパ･ピン設定で極性を選択可能）
　　LED付きプッシュ･スイッチ（FPGAからLED点灯制御可）
　　FPGAのクロック入力端子に接続　（BASYS3利用の場合）
　　汎用スイッチとしての利用も可能
⚫︎リセット信号をFPGAへ供給
　（ジャンパ･ピン設定で極性を選択可能）
　　LED付きプッシュ･スイッチ（FPGAからLED点灯制御可）
　　汎用スイッチとしての利用も可能
⚫︎４ビットのLED出力もしくはスイッチ入力機能
　（切替えはジャンパ･ピン）
⚫︎クロックの自己ループ回路構成可能
　　ただし，利用可能なスイッチもしくはLEDは2個に限定
⚫︎FPGAと接続するコネクタ（実装はピン･ヘッダ）が２箇所あり
　　共通仕様になっておりいずれか一方のみを使用
　　　FPGAボード側のコネクタ位置の都合で使い分可能
　　　コネクタは必要がなければ片方のみの実装でかまいません
⚫︎電源は3.3Vをコネクタ（ピンヘッダ経由で供給
⚫︎リード部品のみで構成しているため，ハンダ付け作業は容易
⚫︎表面処理は共晶ハンダのHASL(Hot Air Solder Leveling)
　　　　　　　　　　　　＝有鉛ハンダ･レベラーになります．
⚫︎基板諸元：　10g　100mm x 49mm
