TK80スタイル･キーパッド･ボード（24キー ＋ マニュアル･クロック ＋ リセット）
¥2,420
International shipping available
マイコンの黎明期に一世を風靡したマイコン･ボードTK80をイメージし，FPGAボードと組み合わせることで自作マイコン･ボードを構築することができます．
※FPGA上へのCPUや周辺回路の構築作業は各自でお願い
します．
将来的には，CPU実装用サポートIPの提供（有償／無償は
未定）を予定しています．

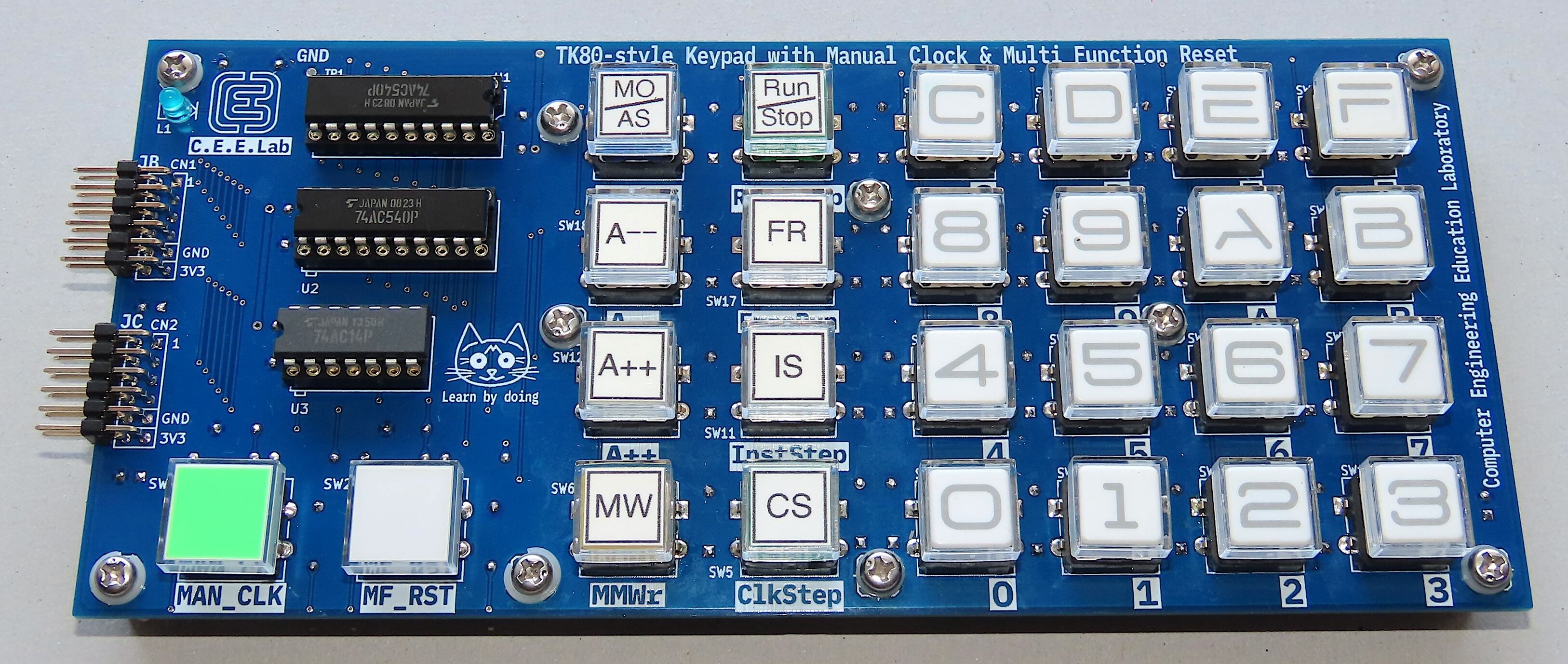

⚫︎16進キー＋8ファンクション･キー
シルク印刷を無視すれば，汎用化可能
⚫︎４ライン･スキャン／６カラム入力タイプの
キー･マトリックス･スキャン方式
⚫︎マニュアル･クロック入力／リセット入力／
クロックLED出力／リセットLED出力
⚫︎クロック帰還ループ回路あり
⚫︎FPGAと16本の信号（コネクタ２個使用）で接続

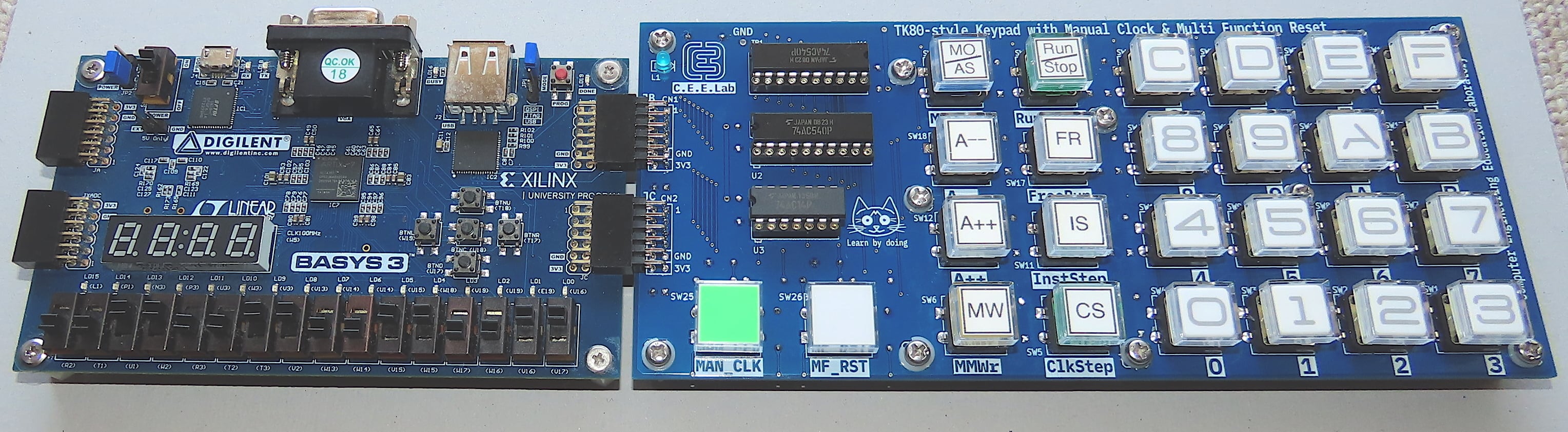

⚫︎Digilent社のBASYS3（FPGAはAMD社XC7A35T）に接続可
⚫︎基本的にリード部品（一部に3216サイズのチップ部品あり）
で構成しているため，ハンダ付け作業は容易
⚫︎次の情報を提供します（フォルダにまとめてzip化）
一部はパスワード保護しており，購入者のみ閲覧･利用できます．
メイン･サイトにて提供中（DLできます）
>回路図（pdf） （PW保護 印刷不可）
>ユーザーズ･マニュアル（pdf） （PW保護 印刷可）
使用方法や部品・実装上の注意点などを記載
>部品リスト（pdf）
>共通説明書 ... 部品実装上の注意事項（pdf）
>利用規定（pdf）
>関連IPマニュアル（pdf）
>関連IP提供（ボード購入者には無償提供）（PW保護 展開用）
キーパッド･インターフェースIP
マルチ･ファンクション･リセットIP
関連IPの利用マニュアル
>応用回路（PW保護 展開用）
BASYS3利用の応用回路サンプル
（Verilog HDLソース一式）
⚫︎電源は3.3Vをピンヘッダ経由で供給

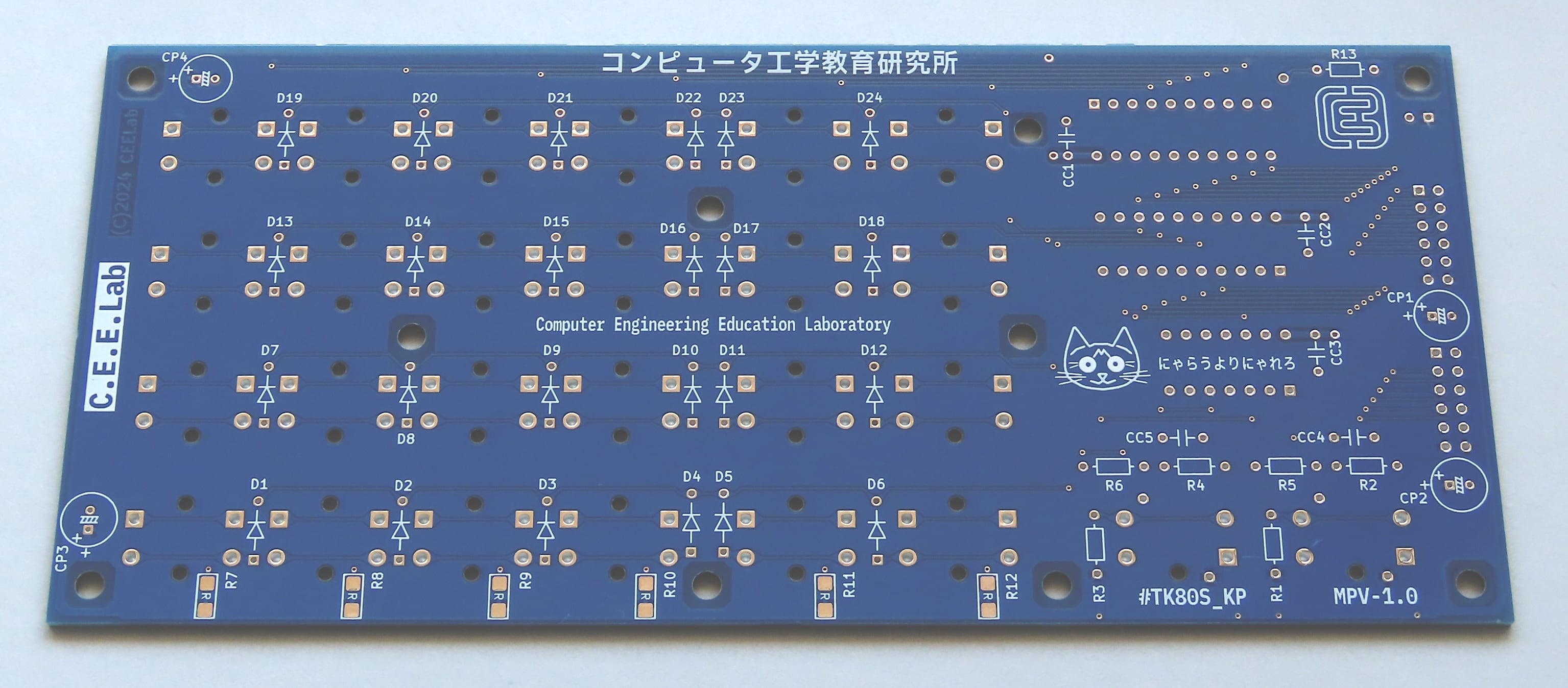

⚫︎表面処理は共晶ハンダのHASL(Hot Air Solder Leveling)
＝有鉛ハンダ･レベラーになります．
（写真ではランドが銅箔色に見えますが，
ハンダメッキしてあります）

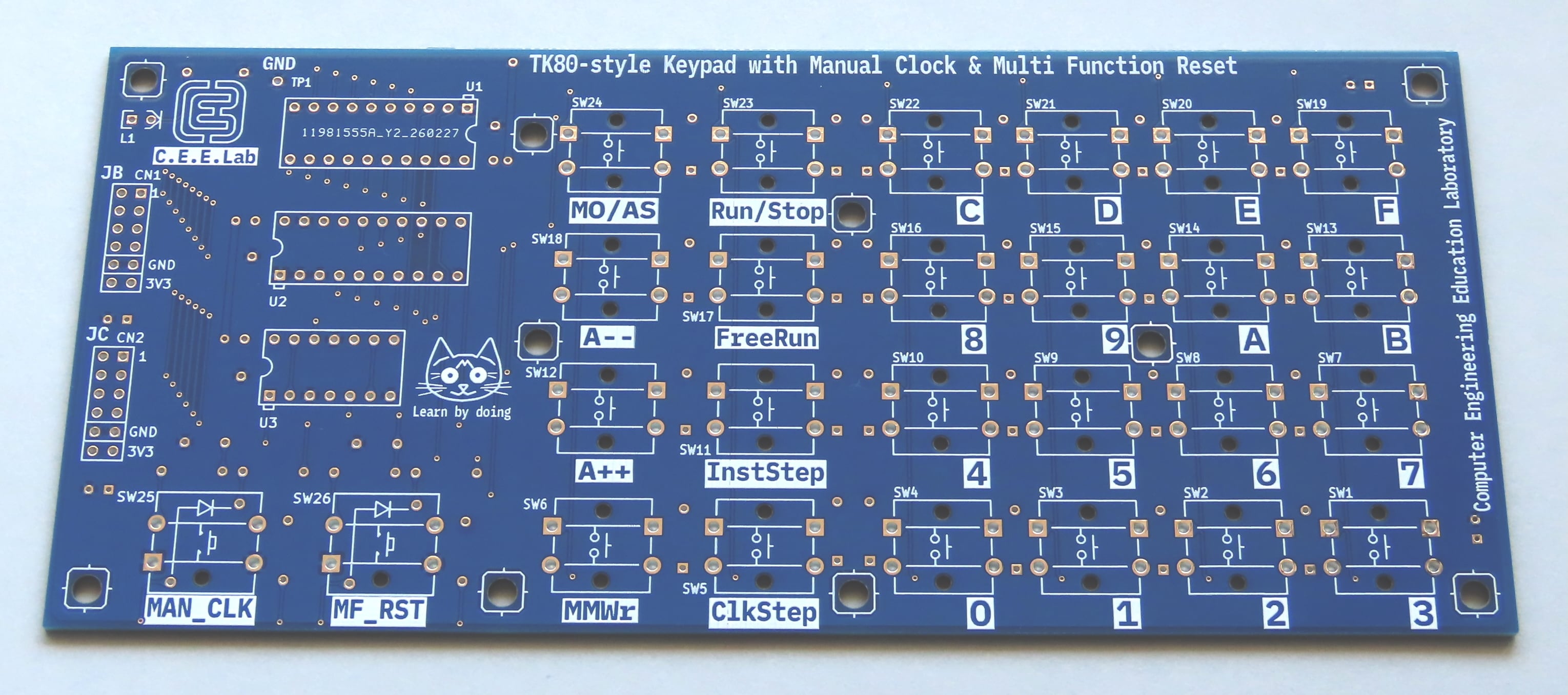

⚫︎基板諸元： 50g 180mm x 80mm
・プリント基板のみの販売になります．
プリント基板の他，サポート情報サイトにあるzipファイルを展開するための
「パスワード」を印刷物として同梱します．
・重量＝50g
・サポート情報サイト：改行されている場合は１行にしてください
https://www.cee-laboratory.net/アイテム/ph/10-tk80s-kp/
