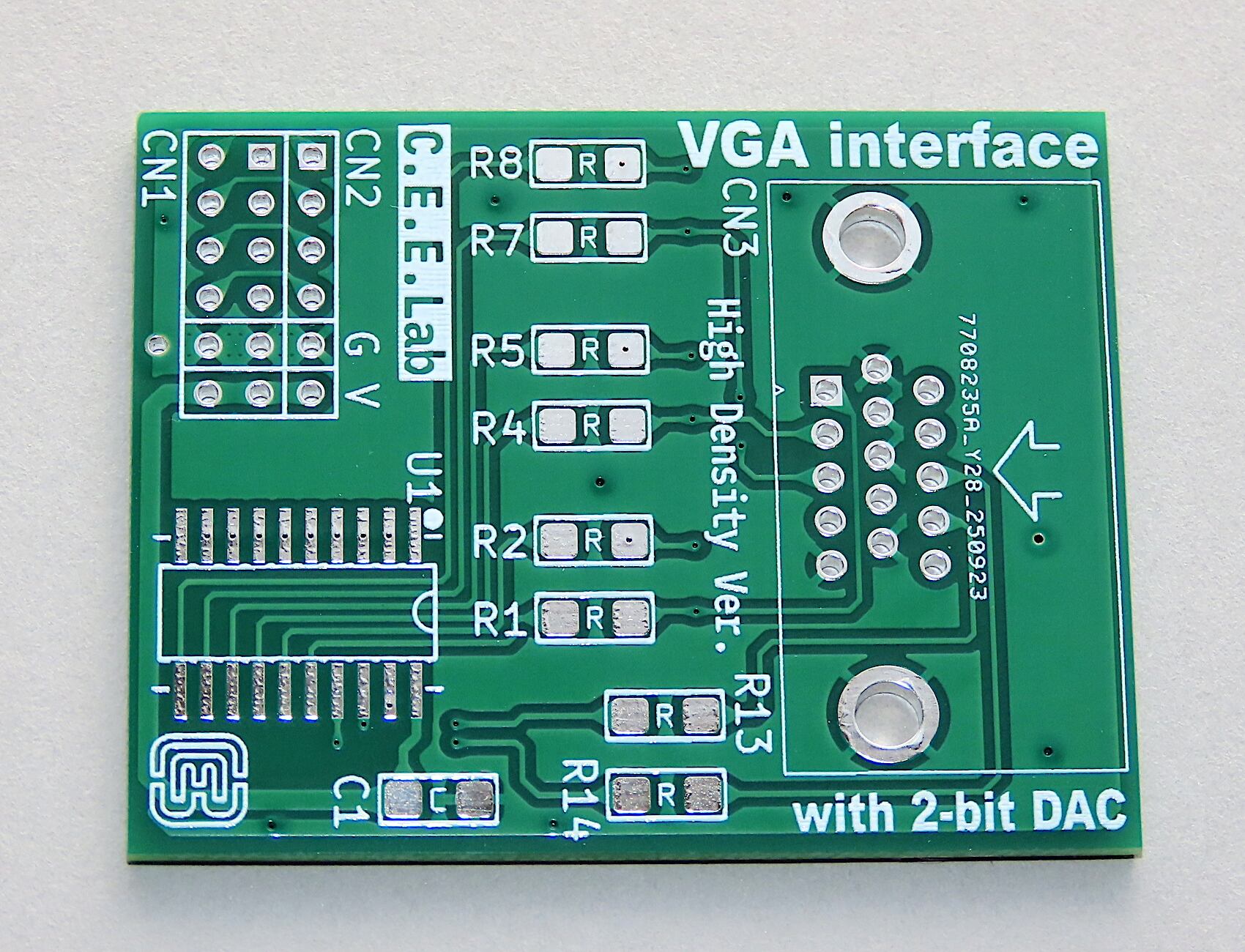

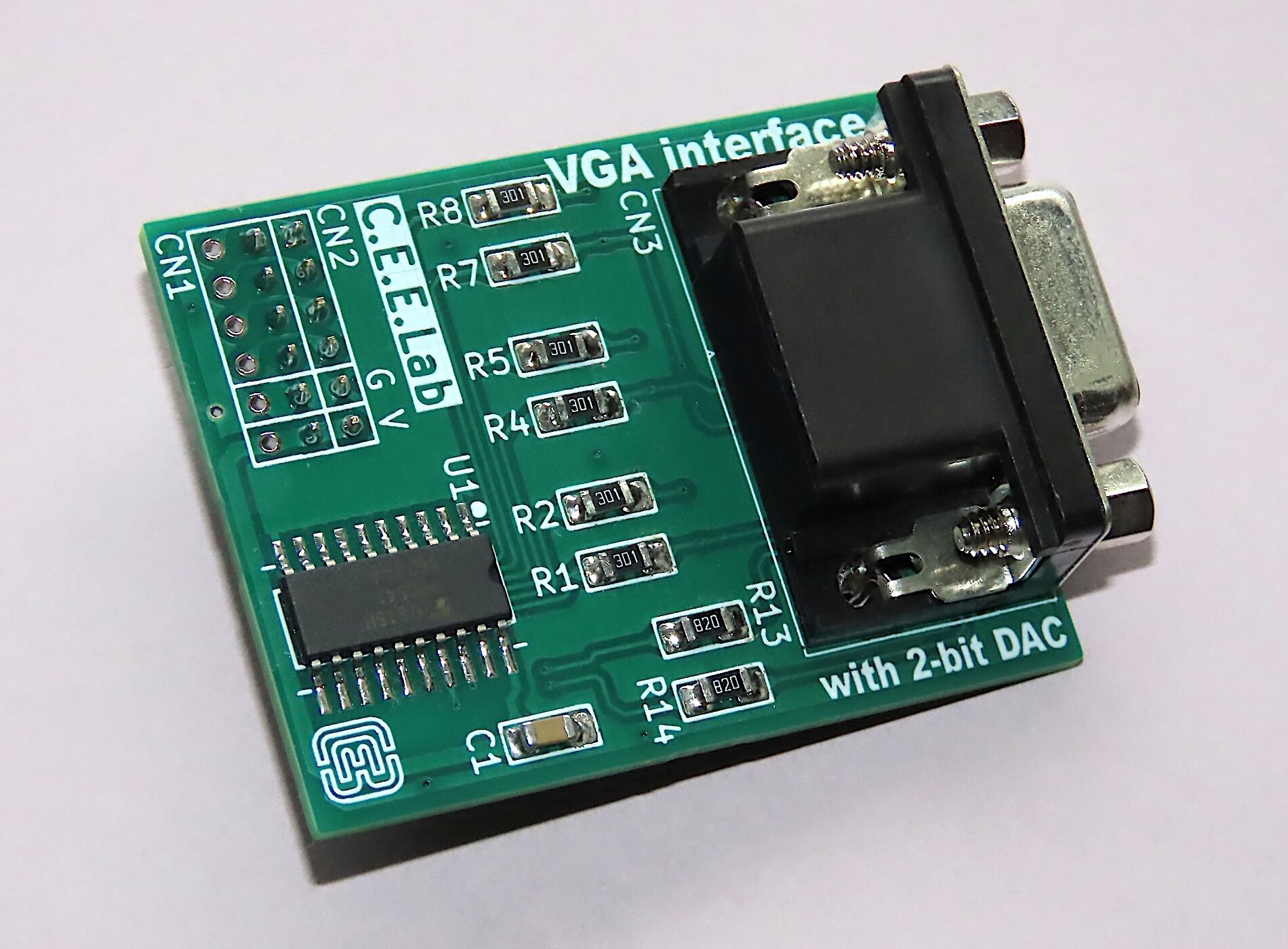

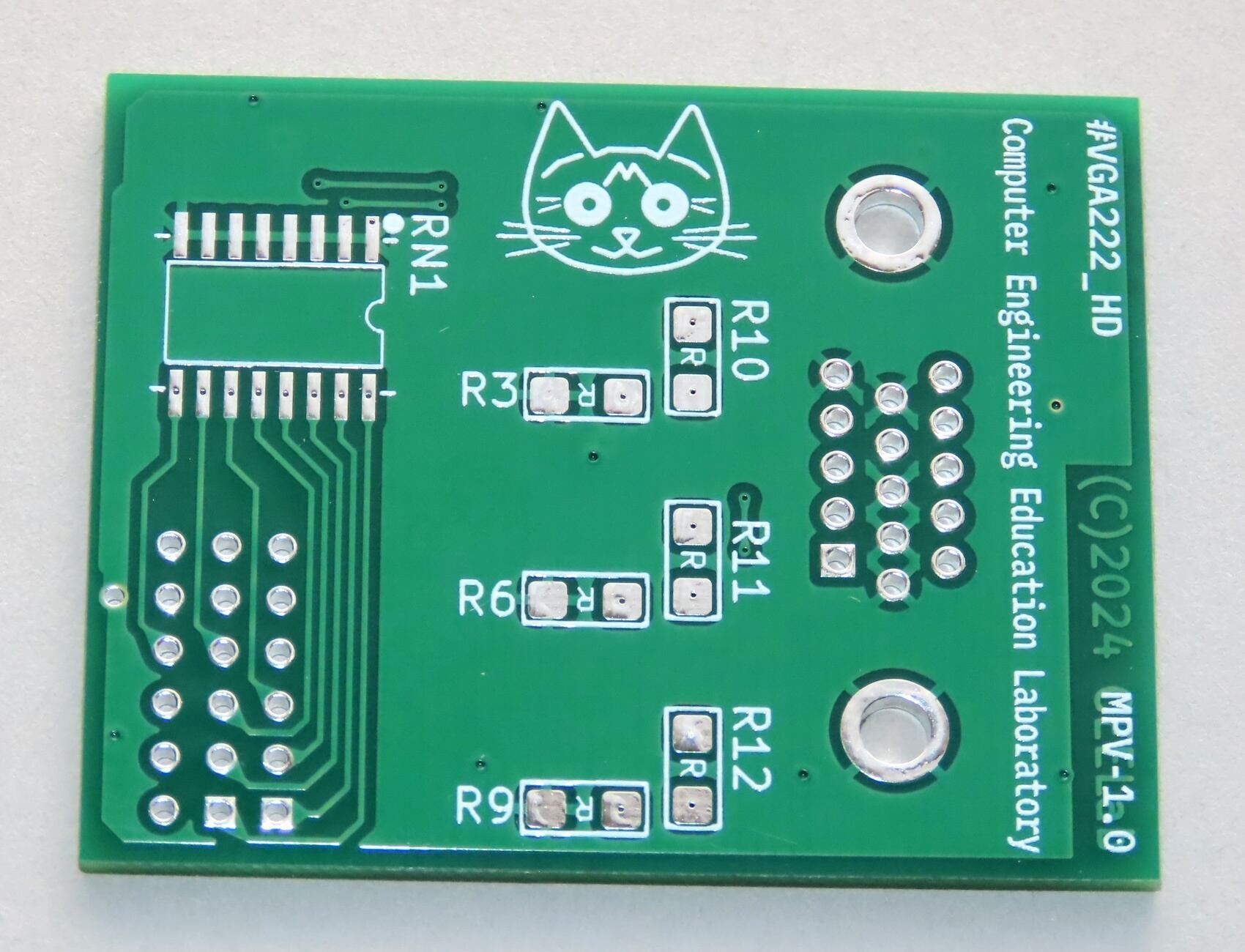

RGB各色２ビットDAコンバータ付きVGAインターフェース･ボード（高密度版）

¥495

International shipping available

トランジスタ技術の連載記事「FPGA内部信号が丸見え！モニタ表示回路の製作」（CQ出版 2025年７月号から連載）に関連したPCBです．VGAインターフェースの無いFPGAリファレンス･ボードや自作のFPGAボードに少ない信号数（最小５本）でVGAモニタを接続することができます．表面実装部品を使用することで，コンパクトなサイズのPCBになっています．
⚫︎FPGAの出力をVGAモニタに接続するための
　　　　　　　　　　　　　　　　インターフェース･ボード
⚫︎RGB各２ビットのD/Aコンバータ付きで64色の表示が可能
⚫︎FPGAと８本の信号で接続可能
　（RGB各２ビット＋同期信号２本）
⚫︎RGB各１ビットとすることも可能 ➡ 最少５本の信号で接続可能
　（表示色は８色）
⚫︎モニタとの接続コネクタは mini D-SUB 15 になります
　（オスーオスケーブル使用）
⚫︎表面実装部品を使用しボードを小型化
　　表面実装部品のハンダ付けの技術のある方向け
　　ハンダ付けに自信のない方は，スキルを磨いた上
　　チャレンジすることを推奨

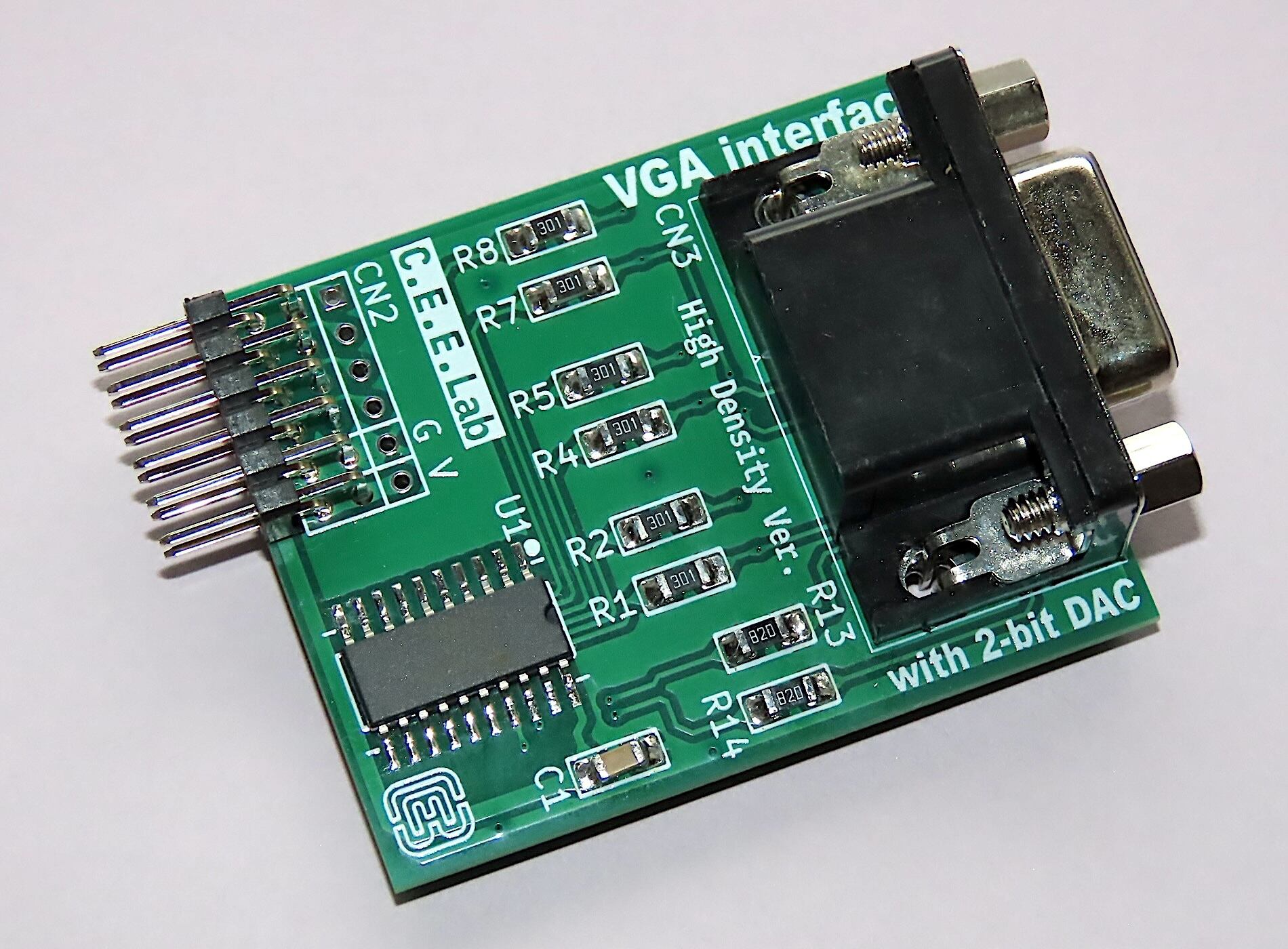

⚫︎FPGA側と接続するコネクタ部は，ストレート･タイプと
　アングル･タイプの両方のピンヘッダに対応可能
⚫︎FPGAボード側のコネクタ配置により，
　　並べて接続／スタッカブルに接続／垂直に接続が可能
⚫︎電源は3.3Vをピンヘッダ経由で供給
⚫︎表面処理は共晶ハンダのHASL(Hot Air Solder Leveling)
　　　　　　　　　　　　＝有鉛ハンダ･レベラーになります
⚫︎基板諸元：　10g　49mm x 39mm
