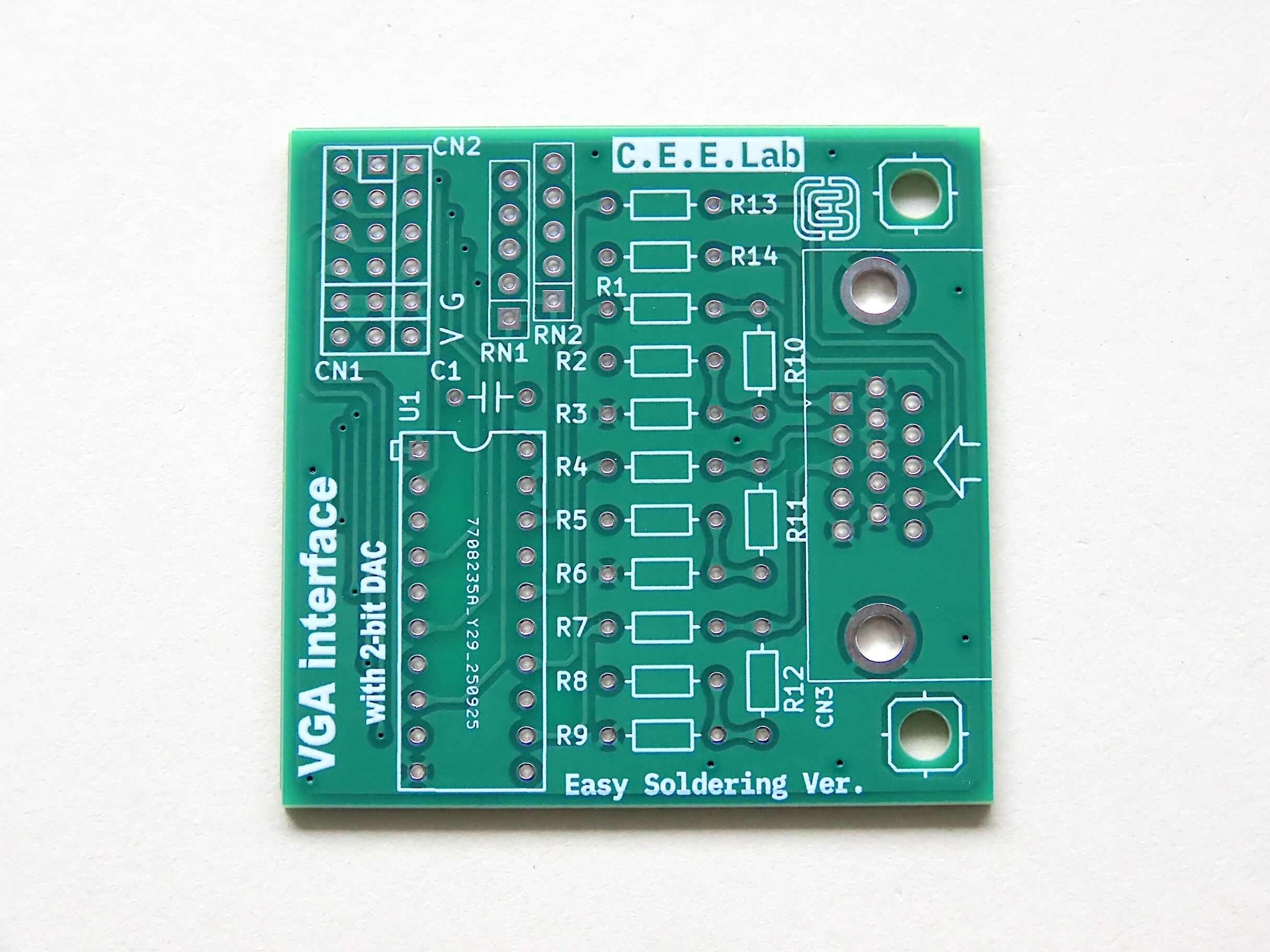

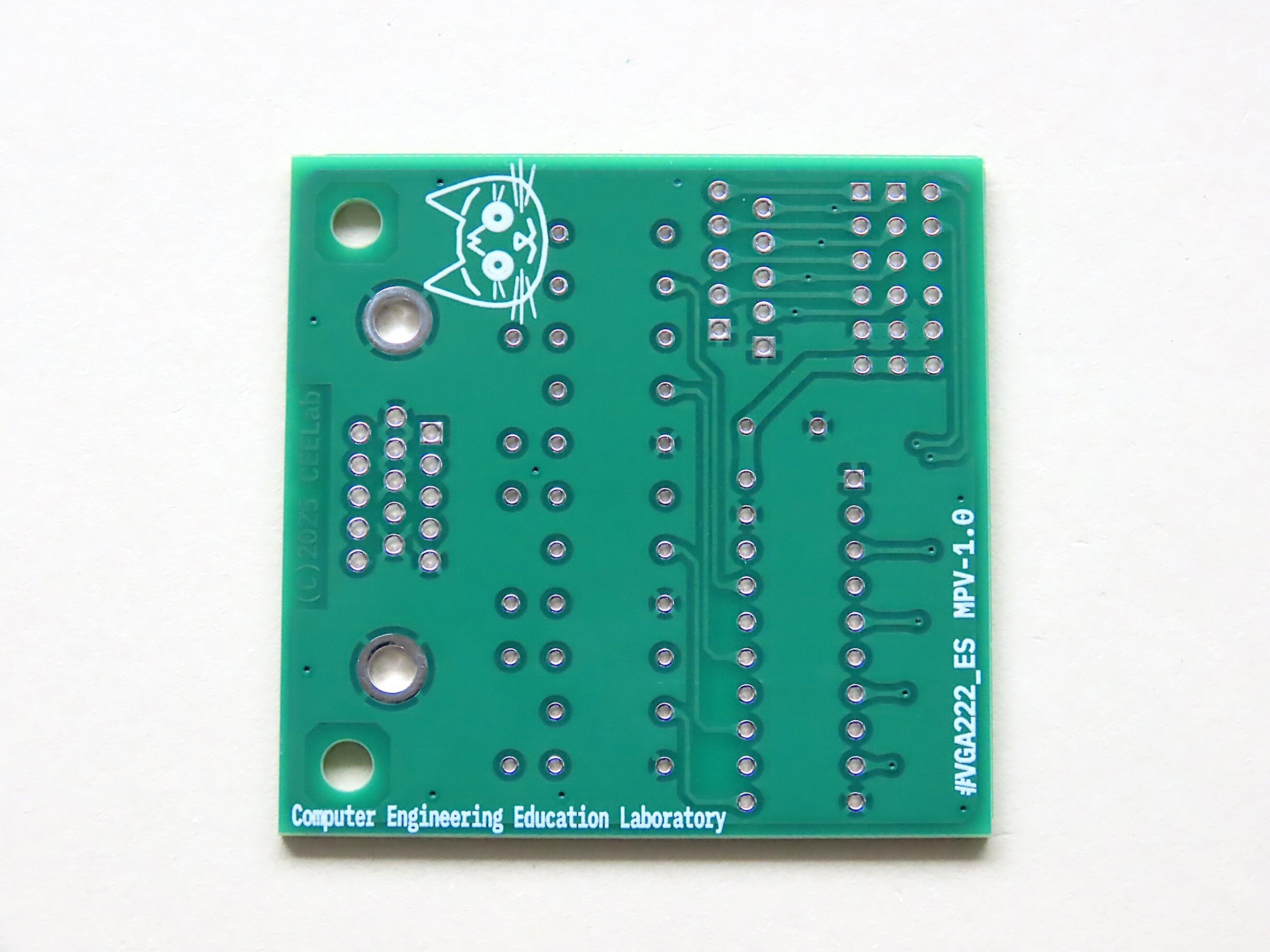

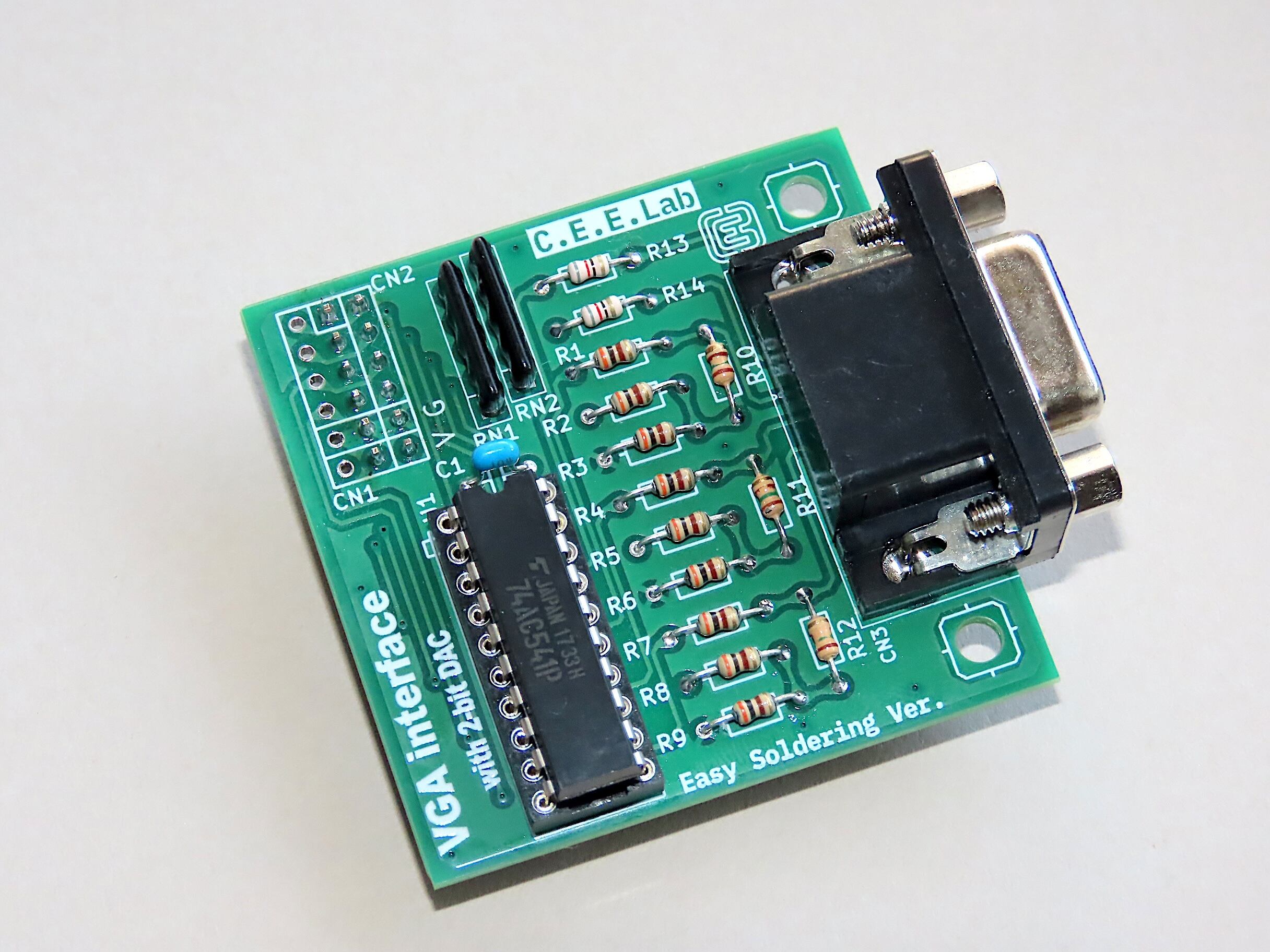

RGB各色２ビットDAコンバータ付きVGAインターフェース･ボード（ハンダ付け容易版）

¥495

International shipping available

トランジスタ技術の連載記事「FPGA内部信号が丸見え！モニタ表示回路の製作」（CQ出版 2025年７月号から連載）に関連したPCBです．VGAインターフェースの無いFPGAリファレンス･ボードや自作のFPGAボードに少ない信号数（最小５本）でVGAモニタを接続することができます．このボードはリード部品を使用することで，ハンダ付け作業の初心者でも容易に製作できるようになっています．
⚫︎FPGAの出力をVGAモニタに接続するための
　　　　　　　　　　　　　　　　インターフェース･ボード
⚫︎RGB各２ビットのD/Aコンバータ付きで64色の表示が可能
⚫︎FPGAと８本の信号で接続（RGB各２ビット＋同期信号２本）
⚫︎RGB各１ビットとすることも可能 ➡ 最少５本の信号で接続可能
　（表示色は８色）
⚫︎モニタとの接続コネクタは mini D-SUB15 になります
　（オスーオスケーブル使用）
⚫︎ハンダ付け作業初心者でも作り易いように
　　　　　　　　　　リード部品／スルーホール部品のみ使用

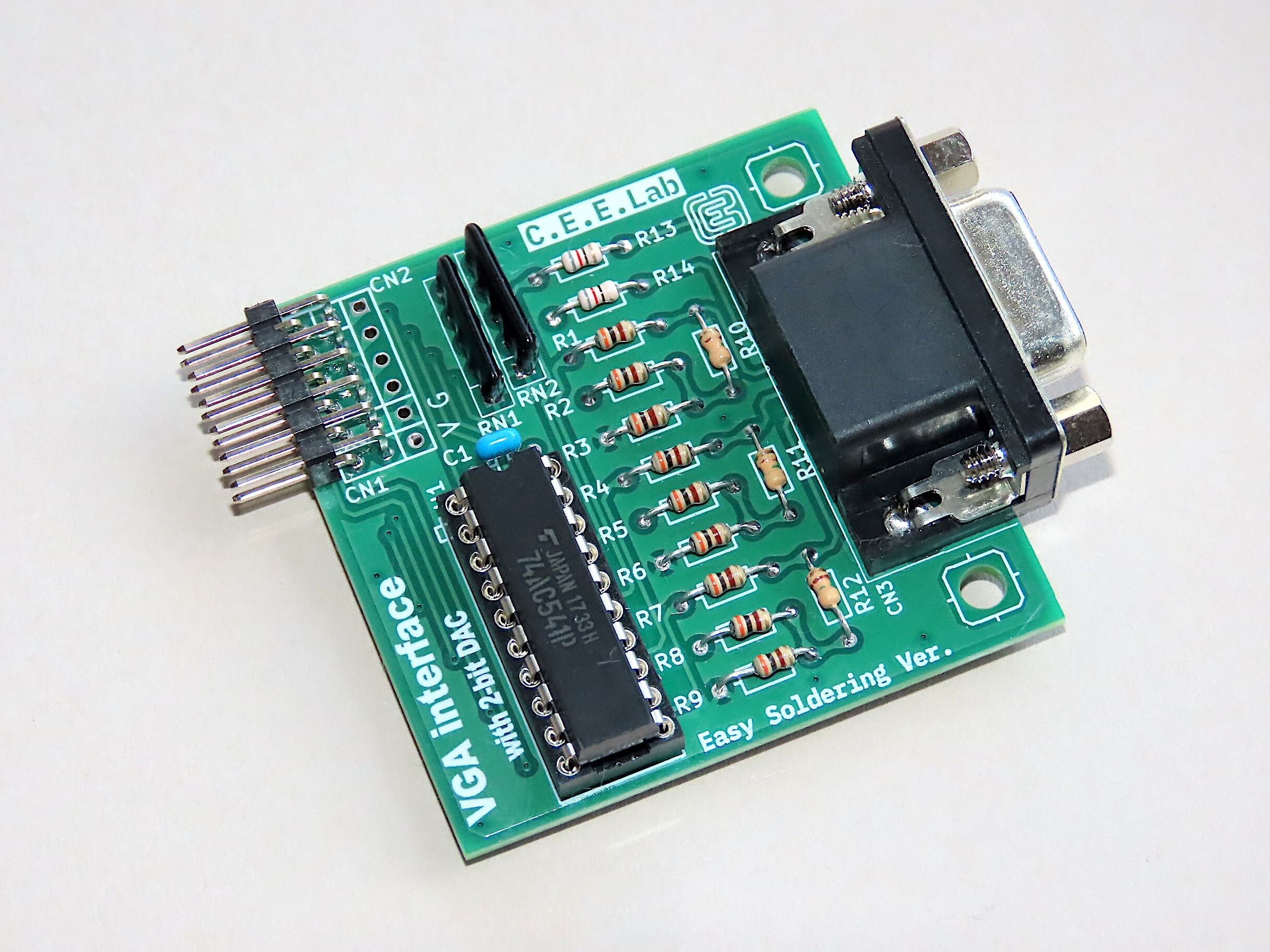

⚫︎FPGA側と接続するコネクタ部は，ストレート･タイプとアングル･
　タイプの両方のピンヘッダに対応可能
⚫︎FPGAボード側のコネクタ配置により，
　　　　並べて接続／スタッカブルに接続／垂直に接続が可能
⚫︎電源は3.3Vをピンヘッダ経由で供給
⚫︎表面処理は共晶ハンダのHASL(Hot Air Solder Leveling)
　　　　　　　　　　　　＝有鉛ハンダ･レベラーになります．
⚫︎基板諸元：　10g　50mm x 49mm
